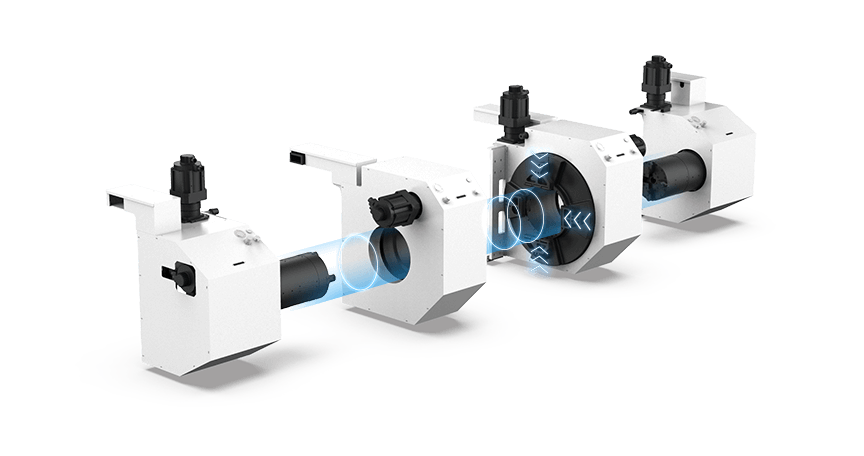

四卡盘结构设计

气动四卡盘设计,
可夹持40mm至660mm管材,
实时检测卡爪状态,获取管材数据,
匹配合适气压,调节夹紧力。

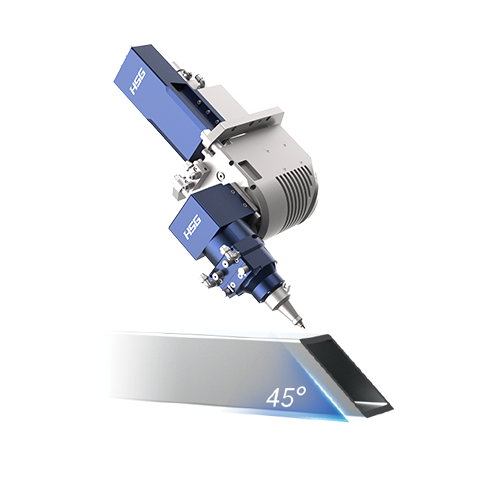

管材坡口切割头

HSG-LA4管材坡口切割头(选配),
可实现0-45°坡口切割。

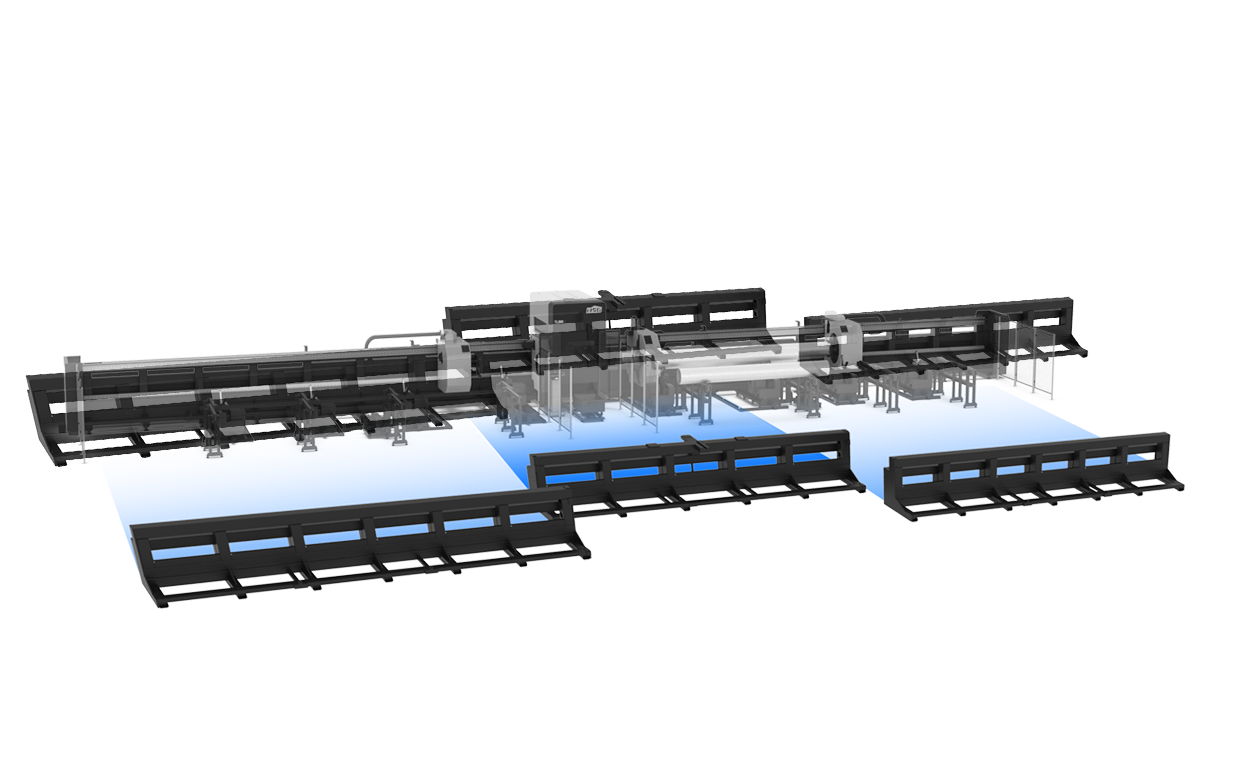

四卡盘换向切割

多种夹持方式配合,
减少尾料长度。

HSG-X9800

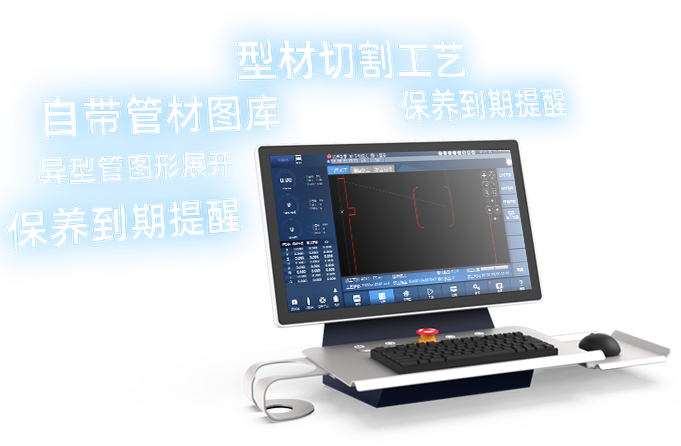

多卡盘总线技术

应用宏山激光X9800管材切割总线系统。

断电续切技术

采用伺服电机,内含绝对值编码器,
具有断电续切功能,一键恢复切割。

三段式床身

三段式床身设计,方便运输;同轴化处理,保证运行精度。

技术参数

  • 功率范围
  • 6000W-12000W
  • 加工圆管直径范围
  • Φ40-Φ325mm(TL350)
    Φ120-Φ500mm(TL500)
    Φ80-Φ660mm(TL660)
  • 加工方管边长范围
  • 40*40mm-230*230mm(TL350)
    120*120mm-350*350mm(TL500)
    80*80mm-450*450mm(TL660)
  • 定位精度
  • ±0.05mm/m
  • 单根管材承重
  • 600kg(TL350)
    1200kg(TL500)
    3000kg(TL660)
  • 可加工坡口(选配)
  • 卡盘形式
  • 气动卡盘
  • 系统类型
  • HSGX9800

*本页面所展示产品外观、参数、性能描述、对比数据等均来自宏山激光工厂
内部实验室本公司自有产品的检测和实验,仅供参考,最终以实物为准。

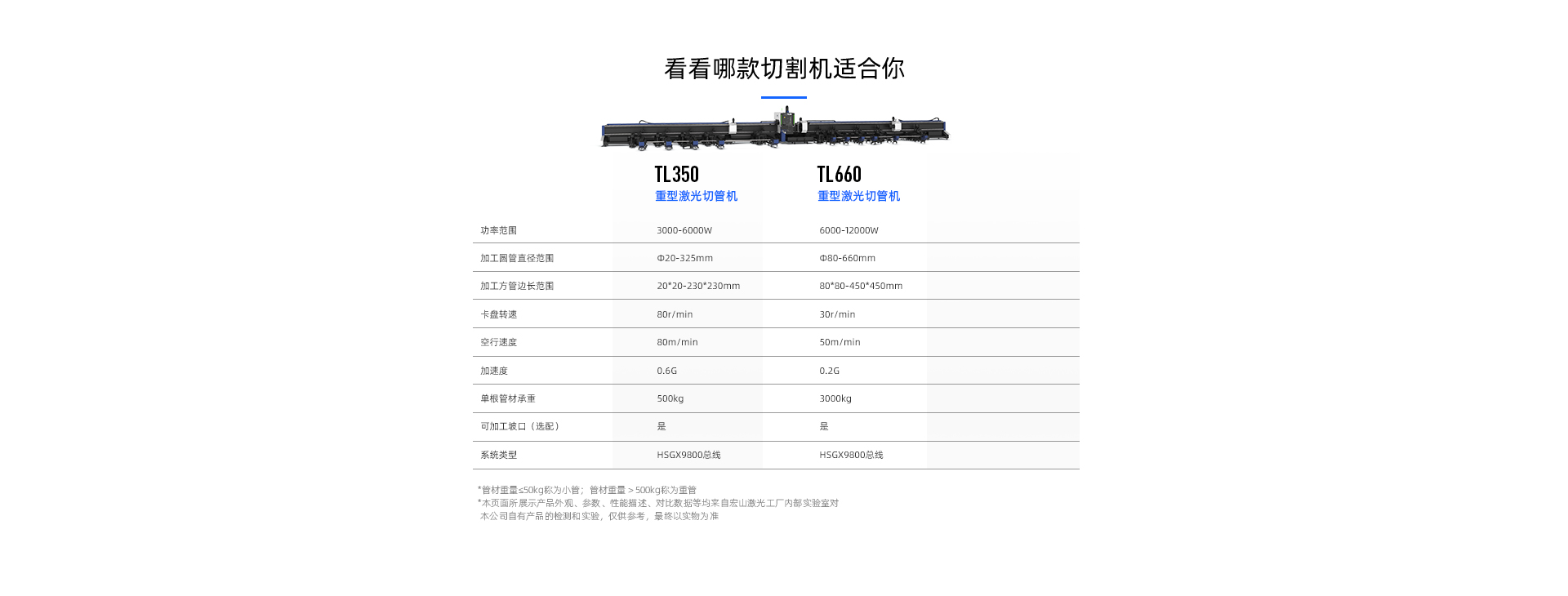

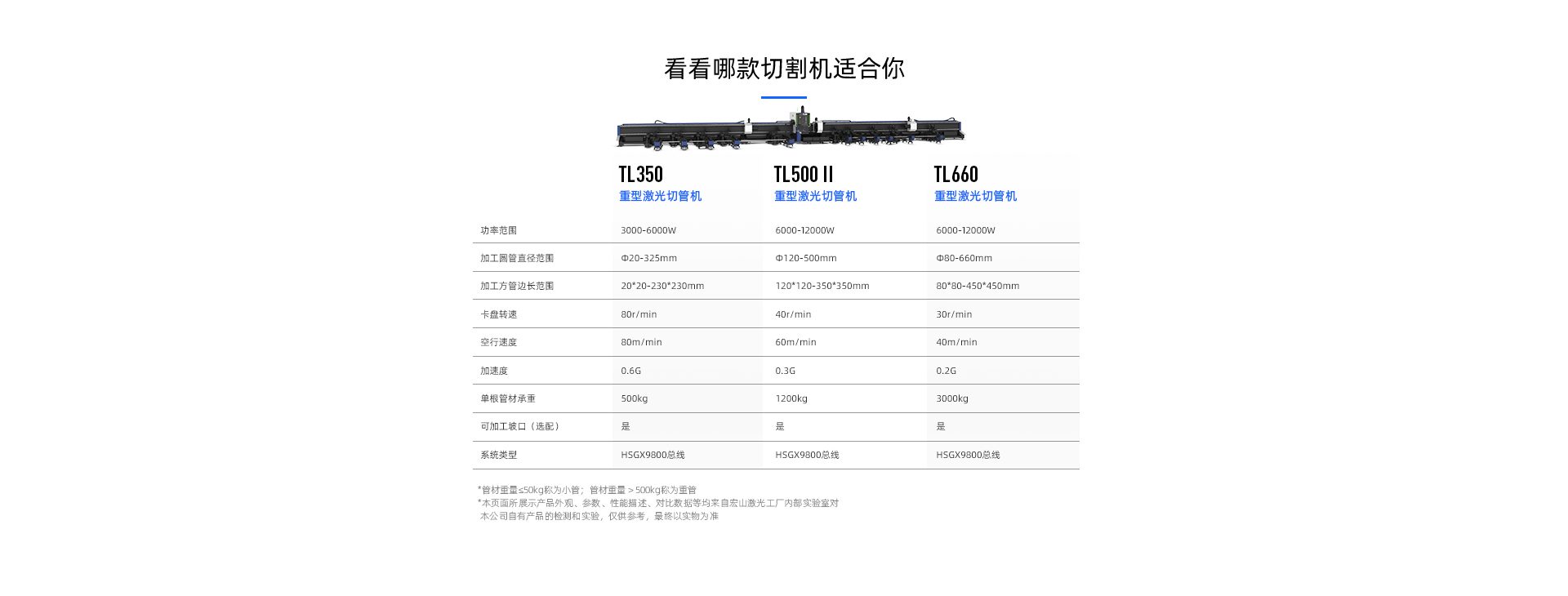

产品选型指导
